Hubkolben

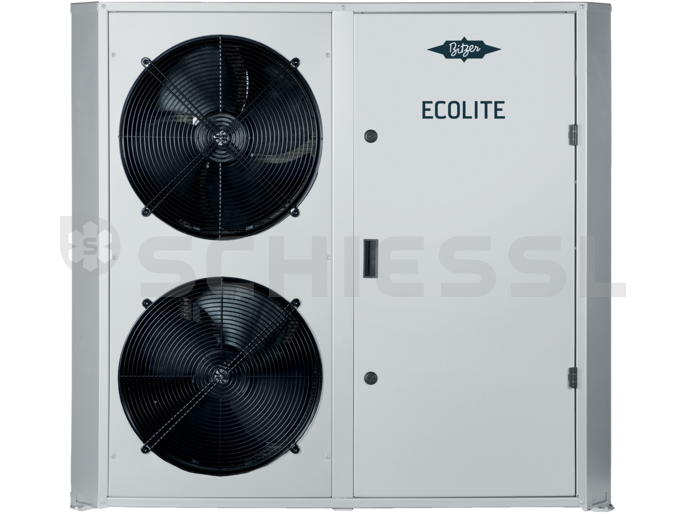

Bitzer Außeneinheit ECOLITE LHL5E/4FES-3Y
Symbolbild. Produktbilder können vom realen Produkt abweichen.
Symbolbild. Produktbilder können vom realen Produkt abweichen.
Symbolbild. Produktbilder können vom realen Produkt abweichen.
Symbolbild. Produktbilder können vom realen Produkt abweichen.
Beschreibung
Mit der Verflüssigungssatzserie ECOLITE steht Ihnen eine maßgeschneiderte Produktlinie für Mittel- und Niedrigtemperaturanwendungen zur Verfügung. Entwickelt für einfachste Systemimplementierung sorgt das intuitive Plug-and-Play-Konzept für schnelle Installation, zügige Inbetriebnahme ...
Mit der Verflüssigungssatzserie ECOLITE steht Ihnen eine maßgeschneiderte Produktlinie für Mittel- und Niedrigtemperaturanwendungen zur Verfügung. Entwickelt für einfachste Systemimplementierung sorgt das intuitive Plug-and-Play-Konzept für schnelle Installation, zügige Inbetriebnahme und überzeugt durch benutzerfreundliche Anwendung. Alle ECOLITE Modelle bieten eine herausragende Anpassungsfähigkeit an unterschiedliche Applikationen. Die effektive Leistungsregelung in Verbindung mit der speziell entwickelten BITZER Regelungssoftware leistet dazu einen erheblichen Beitrag.
Eigenschaften
- Überzeugend einfach in der Anwendung, dabei zuverlässig und herausragend anpassungsfähig mit standardmäßiger Leistungsregelung
- Schnelle Installation und einfache Inbetriebnahme durch intuitives Plug-and-Play-Konzept – bedienerfreundlicher Controller mit BITZER Software
- Alle Modelle ...
- Überzeugend einfach in der Anwendung, dabei zuverlässig und herausragend anpassungsfähig mit standardmäßiger Leistungsregelung
- Schnelle Installation und einfache Inbetriebnahme durch intuitives Plug-and-Play-Konzept – bedienerfreundlicher Controller mit BITZER Software
- Alle Modelle sind für Niedrig- und Mitteltemperaturen ausgelegt
- Systemoptimierter, effizienter Verflüssiger für hohe Wärmeübertragungswerte und geringe Kältefüllmenge
- Speziell für geräuscharmen Betrieb entwickelt und konstruiert
- Komfortable Wartung durch leichten Zugang zu allen Komponenten
- Übersichtliche Visualisierung für optimalen Support durch die optionale BEST Software Konnektivität
- Zukunftssicher konzipiert durch die Einsatzmöglichkeit mit einer Vielzahl an Kältemitteln, darunter auch low-GWP-Kältemittel –Ecodesign-konform
- Robuste Konstruktion mit erprobten BITZER Systemkomponenten
- Automatischer Notbetrieb für zuverlässige Sicherstellung der Kühlung
- CE Abnahme nach Modul H gemäß PED 2014/68/EU
Lieferumfang
- Schauglas und Filtertrockner
- Hoch- und Niederdruckschalter
- Temperaturfühler für Sauggas- ,Druckgas und Umgebungstemperatur
- Druckaufnehmer für Hoch- und Niederdruck
- Druckleitung
- Aggregatsteuerung - Steuerung der CRII-leistungsregelung und weiterer Funktionen des ...
- Schauglas und Filtertrockner
- Hoch- und Niederdruckschalter
- Temperaturfühler für Sauggas- ,Druckgas und Umgebungstemperatur
- Druckaufnehmer für Hoch- und Niederdruck
- Druckleitung
- Aggregatsteuerung - Steuerung der CRII-leistungsregelung und weiterer Funktionen des Aggregats
- Komplettverrohrung / -verdrahtung mit Hauptschalter und Verdichterschütz
- Ölfüllung BSE32
- Ölheizung 0 ... 120W
- Verdichter 4FES-3Y-40S - 101.310001
Produktzubehör/Ersatzteile
-
Anschlusskasten
-
Druckgastemperatursensor
-
Druckmessumformer
-
IQ-Modul
-
Kältemaschinenöl (Option) BSE55 bei R134a, tc > 70°C
-
Kältemaschinenöl (Standardbefüllung)
-
Lüftermotor
-
Lüftungsgitter
-
Motorschutz
-
Regler
-
Steuerventil für Leistungsregler
-
Ventilatorflügel
-
Zusatzlüfter
-
Ölniveauregulator
-
Ölniveauüberwachung
-
Ölsumpfheizung
Technische Daten
Abmessungen
Art der Aufstellung
Außenaufstellung
Breite
1310,00 mm
Höhe
1230,00 mm
Tiefe
459,00 mm
Allgemein
Bauart
halbhermetisch
Kältemittel
R134a
R450A
R513A
R1234yf
R448A
R449A
R454C
R455A
R407A
R407C
R407F
Kältemittelfüllung
16,5 kg
Kältemittel = R134a
15 kg
Kältemittel = R448A/R449A
16,1 kg
Kältemittel = R450A
16,5 kg
Kältemittel = R513A
15,8 kg
Kältemittel = R407A
15,6 kg
Kältemittel = R407C
15,4 kg
Kältemittel = R407F
Serie
CE3
Typ
LHL5E/4FES-3Y
Verflüssigungsart
luftgekühlt
Ölfüllung
BSE32
Option: BSE55 bei R134a,
tc > 70°C
tc > 70°C
Elektrische Daten
Versorgungsspannung
400/3/50 V/Ph/Hz
Gewicht
Gewicht netto
210,00 kg
Leistungsdaten
Frequenzgeregelt
Nein
Fördervolumen
18,05 m³/h
bei 50 Hz
Rohranschlüsse
Flüssigkeitsleitung
16,00 mm
5/8 Zoll
Saugleitung
28,00 mm
1 1/8 Zoll
Sammlerdaten
Sammlertyp
FS152E
Sammlervolumen
15,00 l
Schalldaten
Schalldruckpegel
41,5 dB(A)
to=-10°C, tamb=32°C, 50Hz, R134a, in 10 m
Ventilatordaten
Leistung
120 W
Leistung je Lüfter
Luftdurchsatz
6000 m³/h
Lüfteranzahl
2 Stk.
Verdichterdaten
Verbauter Verdichter
4FES-3Y-40S
Volumen
Verflüssiger
3,25 dm³
Technische Änderungen vorbehalten. Produktbilder können vom realen Produkt abweichen und dienen nur zur Ansicht. Für eventuelle Anzeigefehler und Fehler in den Angaben der Hersteller kann keinerlei Haftung übernommen werden.
